- 产品介绍
测量原理

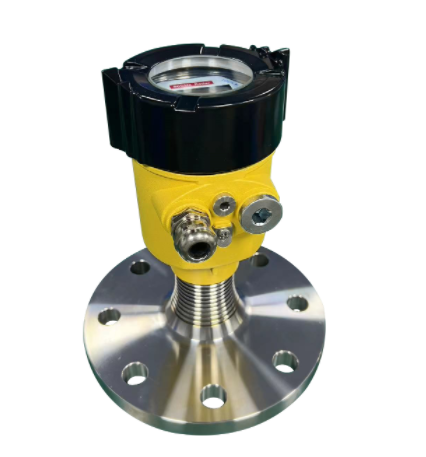

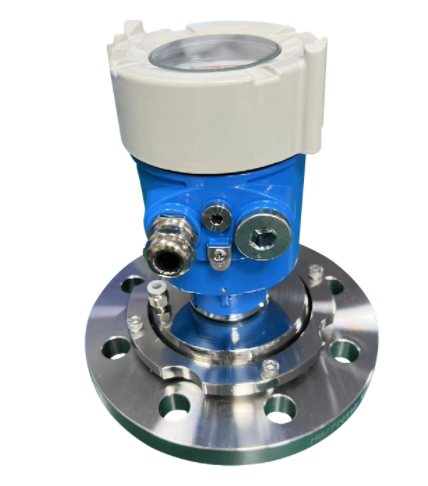

80GHz雷达物位计是基于调频连续波（FMCW）原理的雷达测量系统。天线向介质方向发射频率连续变化的电磁波。电磁波到达介质表面后发生反射，反射回波再次被天线接收。系统根据发射波和反射波的频率差，计算出电磁波传输时间，从而对应计算出介质表面到雷达天线的距离。
产品特色
80GHZ连续调频雷达物位计具有天线尺寸小、波束窄、信号带宽大、距离分辨率高，适用于1.6低介电常数特殊结构及算法适用于高温高压反应釜，超大储罐测量、导波管道、强粉尘、蒸汽、带搅拌加热棒工况及长测量范围测量在很多应用场景在逐步取代目前市场上主流的26GHz雷达。
技术规格
|
测量原理 |
FMCW雷达 |
|
频率范围 |
W-band [76-81GHz] |
|
最大作用距离 |
最大120米 |
|
测量精度 |
±1mm |
|
输出形式 |
4~20mA和RS-485双路输出 |
|
通讯方式 |
HART,MODBUS |
|
供电范围 |
24±5V |
|
天线形式 |
透镜天线 |
|
过程接头 |
法兰从DN50起，螺纹从G3/4起 |
|
过程压力 |
-1…20 bar |
|
过程温度 |
-40~+200℃ |
|
环境仓储温度 |
-40~+80℃ |
